Explaining SAP Process Orchestration Architecture







SAP PO Architecture Overview

• SAP Process Orchestration(PO)는 프로세스 통합, 비즈니스 프로세스 관리, 비즈니스 규칙 관리를 하나의 플랫폼에서 제공
• 구성 요소는 AEX (Advanced Adapter Engine Extended), BPM (Business Process Management), BRM (Business Rules Management)로 이루어짐.

---

1.  Architecture of SAP Process Integration (AEX)

• AEX는 SAP PI(Process Integration)의 핵심 아키텍처로,
  • Design & Configuration:
    • Enterprise Services Repository (ESR): 인터페이스·매핑·프로세스 정의 같은 디자인 오브젝트 저장소.
    • Integration Directory (ID): 메시지 교환을 위한 구성 정보를 설정.
    • System Landscape Directory (SLD): 시스템 및 소프트웨어 패키지 정보 저장소.
  • Runtime:
    • *Advanced Adapter Engine (AAE)**가 메시지 실행 엔진 역할.
    • Adapter 기술을 활용해 다양한 프로토콜(HTTP, IDoc, JDBC, SOAP 등)과 연결.
    • 메시지 처리 시 ID의 설정이 Runtime Cache에 반영되어 사용됨.







---

2. SAP Process Integration consists of the following components

• SLD: 시스템 및 소프트웨어 정보 저장
• ESR: 설계 오브젝트(인터페이스, 매핑, 프로세스 정의) 관리
• ID: 메시지 교환 시나리오 구성
• AAE: 메시지 실행 및 어댑터 기반 처리

---

3. Adapter Technology

• 다양한 프로토콜 ↔ PI SOAP 메시지 변환
• Adapter Framework: 메시징, 큐잉, 보안 서비스 제공
• J2EE Connector Architecture(JCA) 기반 → SAP 제공 및 파트너 어댑터 활용 가능

4. Architecture of SAP Process Orchestration

• 단순한 메시지 통합에서 확장해, 비즈니스 프로세스 실행과 규칙 적용까지 통합 제공.
• 주요 구성 요소:
  • BPM (Business Process Management)
    • 비즈니스와 IT가 협업해 실행 가능한 프로세스를 모델링 및 실행.
    • 표준화된 표기법(BPMN)을 사용.
  • BRM (Business Rules Management)
    • 비즈니스 규칙을 정의·자동화하고, 사용자가 직접 규칙을 관리 가능.
    • 규칙 기반의 의사결정을 프로세스 흐름과 실행에 반영.
  • NWDS (NetWeaver Developer Studio)
    • 이클립스 기반 툴.
    • BPM, BRM, Integration Flow, ESR 오브젝트 모델링을 위한 개발 환경 제공.
    • 주요 Perspective: Process Development, Rules Composer, PI Designer, ESR 등.

---

5. Tools for Modeling are



• NWDS (NetWeaver Developer Studio) 제공 Perspective:
  • Process Development
  • Rules Composer
  • PI Designer
  • ESR Perspective

---

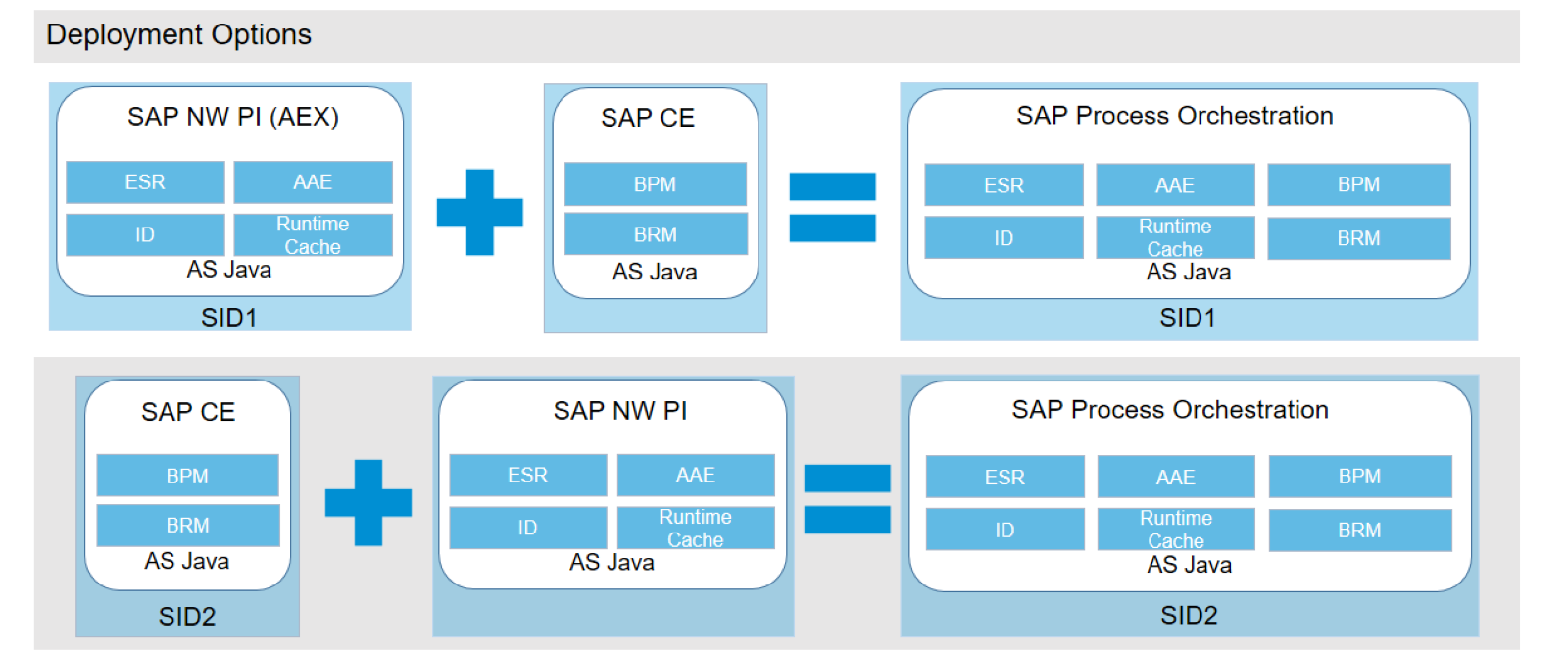

6. SAP Process Orchestration - Deployment Options

• PO는 단일 시스템 배치만 지원
• 설치 및 추가 배포 시나리오:
  • 기존 AEX에 BPM 추가
  • 기존 BPM에 AEX 추가
• Dual Stack 배포(ABAP+Java) 지원 종료 → Dual Usage Type으로 대체 (분리된 시스템 ID에서 ABAP/Java 실행)

---



✅ 요약

SAP PO 아키텍처는

• AEX(통합/Adapter/runtime)
• BPM(프로세스 모델링 및 실행)
• BRM(의사결정 규칙 관리)
• 이 세 가지를 NWDS 개발 환경에서 다루며, 하나의 통합 플랫폼(단일 시스템 배포)으로 제공된다!
